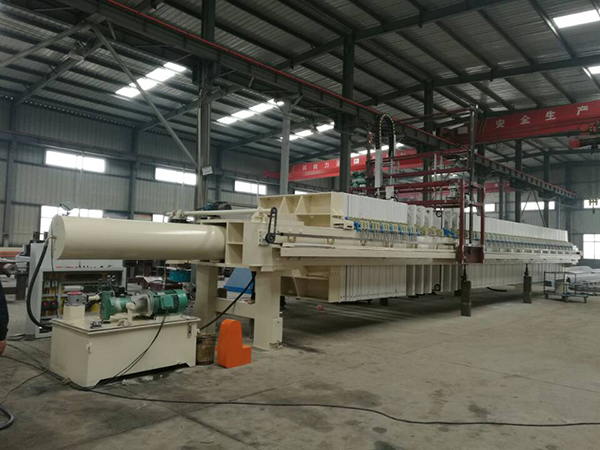

板框壓濾機（板框式壓濾機）由交替排列的濾板和濾框構(gòu)成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔,組裝后構(gòu)成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側(cè)各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。
